樓主發表于: 2011-08-24 11:51

兄弟現遇到一問題，特求助高手。尚請大家踴躍發言賜教，不勝感激！

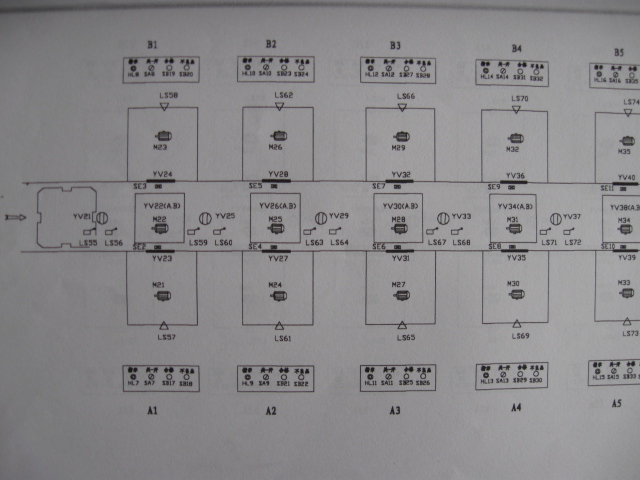

具體見下圖：這是一條流水線，中間的為工件傳送機構，兩側A1-A5\B1-B5均為同樣的測試臺，由人工進行測試，判別合格或則不合格（按鈕信號），當判別不合格時，由檢測末端機構自動剔除，圖中未給出。求各位大師的編程思路，或已經驗證過的實例。

luzhenchao

小陳

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 172 個
工控威望: 349 點
下載積分: 1159 分
在線時間: 459(小時)
注冊時間: 2011-01-02
最后登錄: 2024-07-06
查看luzhenchao的主題 / 回貼

1樓發表于: 2011-08-24 12:03

只看該作者 | 小中大

裝一個視覺檢測系統就好了。要什么人工檢測呀

wjy18

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 68 個
工控威望: 171 點
下載積分: 686 分
在線時間: 32(小時)
注冊時間: 2011-03-23
最后登錄: 2024-12-27
查看wjy18的主題 / 回貼

2樓發表于: 2011-08-24 16:28

只看該作者 | 小中大

首先要看你在那個地方剔除，在YV處剔除就很簡單，要是在中間流水線處剔除就麻煩多了。

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70532 分
在線時間: 1606(小時)
注冊時間: 2008-04-20
最后登錄: 2025-03-31
查看wwcwwc的主題 / 回貼

3樓發表于: 2011-08-24 16:34

只看該作者 | 小中大

可以這樣，當判斷產生不合格品時，相應的工位觸發相應的計數器（工位不同計數器初始值也不同），每步進（前進）一個工位計數器減一，直到為0時去除不合格品動作。

wu32u2

耐得住挫折的打磨，我們將迸發出比鉆石還璀璨的光芒——

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1121 個
工控威望: 1474 點
下載積分: 1772 分
在線時間: 994(小時)
注冊時間: 2010-03-01
最后登錄: 2024-09-02
查看wu32u2的主題 / 回貼

4樓發表于: 2011-08-24 16:39

只看該作者 | 小中大

那就加一個下料裝置，或者機械手。。通過檢測的結果信號把工件轉送到不同的位置。

成功的路上需要幫助

zxb83

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 24 個
工控威望: 102 點
下載積分: 548 分
在線時間: 23(小時)
注冊時間: 2010-05-31
最后登錄: 2014-03-12
查看zxb83的主題 / 回貼

5樓發表于: 2011-08-24 17:41

只看該作者 | 小中大

產品合格的標準是專業的儀器，很多的綜合參數判別后決定出來的。所以視覺肯定是不行的！另加機械手轉到別的工位，可行。但硬件投入較大！依然表示感謝……

zxb83

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 24 個
工控威望: 102 點
下載積分: 548 分
在線時間: 23(小時)
注冊時間: 2010-05-31
最后登錄: 2014-03-12
查看zxb83的主題 / 回貼

6樓發表于: 2011-08-24 17:48

只看該作者 | 小中大

2樓的，產品在最后的末端剔除，可有高見？愿聞其詳！

zxb83

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 24 個
工控威望: 102 點
下載積分: 548 分
在線時間: 23(小時)
注冊時間: 2010-05-31
最后登錄: 2014-03-12
查看zxb83的主題 / 回貼

7樓發表于: 2011-08-24 17:53

只看該作者 | 小中大

3樓，主意很新穎！表示感謝，但實際應用依然有很大問題亟待解決！假設：在A1出檢測出不合格品，流到A3計數器按預先流程動作。此時A1又判定一產品不合格，計數器改作何動作！歡迎高論……謝謝！

張平全

為國出力的時候到了

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 958 個
工控威望: 969 點
下載積分: 1904 分
在線時間: 469(小時)
注冊時間: 2008-04-25
最后登錄: 2025-02-23
查看張平全的主題 / 回貼

8樓發表于: 2011-08-24 18:21

只看該作者 | 小中大

移位觸發功能就是應對這樣的問題而特有的功能,即移位功能和觸發功能集合在一起的,十個工位,用十個這樣的移位觸發單元,即每一個機臺是獨立采集NG信號,但十只移位單元的觸發信號是共用一個觸發源的,,因些不會出現重疊和漏掉的可能
--------------------------------------
應用實例:
馬達天線綜合性能測試臺:12個功能測量,60個工位
微動開關自動裝配機:12個夾具,7個工位
微動開關檢測機:6個檢測項目,26種分類方法
都是用這種方法完成的.................

本帖最近評分記錄：

下載積分:+5(xqx666) 這是正確的！
