gali1120107
漫漫長路,吾將上下而求索。
級別: 家園常客
精華主題: 0
發帖數量: 501 個
工控威望: 974 點
下載積分: 1182 分
在線時間: 165(小時)
注冊時間: 2010-06-19
最后登錄: 2024-09-12
查看gali1120107的 主題 / 回貼
樓主  發表于: 2011-11-10 16:54
圖片:
圖片:
圖片:
圖片:
圖片:
圖片:

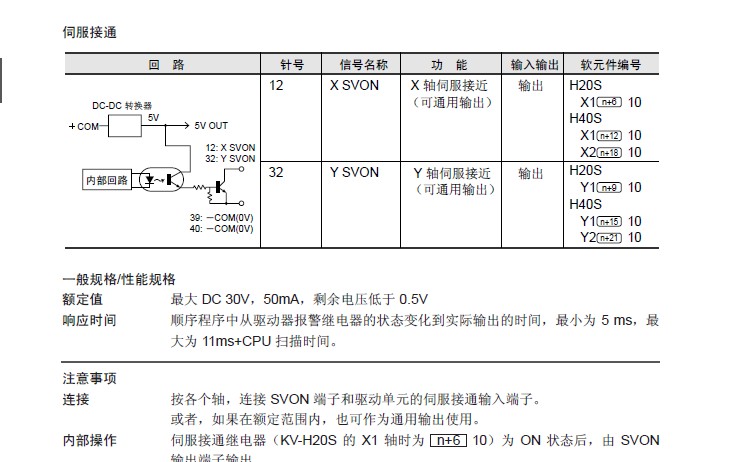

這個是基恩士H40S定位模塊的輸入輸出接線圖的一部分,看到與驅動器接線的圖紙中間沒有接電源,有可能是公共的,可是例如“伺服就緒”、“伺服結束”“Z相"之類的用的是5V電壓,為何又這樣接呢?針對說明書我有些懷疑,脈沖輸出部分要求也是5V電壓,KV-1000主機可以接24V的,也可接5V,問了客服似乎也不確定這個只是說能與伺服接線。
看到一般伺服只有12V和24V的集電極開路的接入方式,沒有5V的,直接接針對這個我有些懷疑。
接的是松下伺服,驅動器輸出分正負,看到說明書只接了一根,應該每一個另一根負接OV才對。

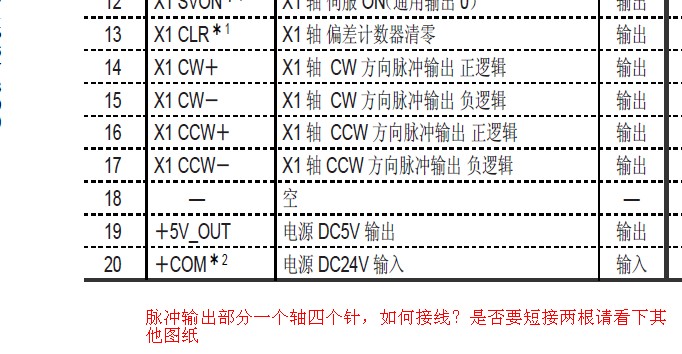

把驅動器的輸出接到定位模塊輸入似乎要電壓,看說明書似乎另外要加電源。每個軸四個針號,是否要把負邏輯部分短接0V。
[ 此帖被gali1120107在2011-11-10 17:05重新編輯 ]
