樓主  發表于: 2022-05-16 09:10
一、液位與泵站無線遠程聯動控制方案項目概況
項目水池和供水泵站距離相隔較遠,需用通過水池液位反饋自動控制水泵啟停,同時需要手機APP實現遠程監控。
二、液位與泵站無線遠程聯動控制方案技術方案
本方案采用巨控4G無線智能通訊終端的技術方案,無線終端型號為GRM231Q-4D4I4Q,通過巨控配套提供的免費云服務器,
實現數據網絡通訊交互,實現兩個巨控模塊遠距離無線通訊。 海康螢石攝像頭通過GRM231的4G路由功能聯網,巨控的手機
APP能調用海康視屏,實現手機APP視屏監控。方案拓撲圖如下:





三、液位與泵站無線遠程聯動控制方案原理簡介
1、GRM231Q-4D4I4Q無線控制終端具備4G無線網絡通訊功能,自帶4路開關量輸入,4路4~20mA模擬量輸入,4路繼電器
輸出控制,自帶邏輯編程控制功能,可當小型PLC用。
2、GRM222Q-4D4I4Q模塊,有一個網口,具備4G路由功能,能帶海康螢石攝像頭聯網,且巨控APP具有視屏控件,能直接
調用海康視屏。


3、巨控4G無線終端采用移動運營商的4G網絡,通訊不受距離、地點限制,無需固定IP,且巨控4G模塊相互之間能互傳數據,
實現多個終端之間相互通訊,且不受距離限制。


4、工作流程是巨控A模塊,通過4~20MA信號,采集液位計水位,通過4G無線,將液位傳給巨控B模塊,B模塊寫一依據液位高低判斷

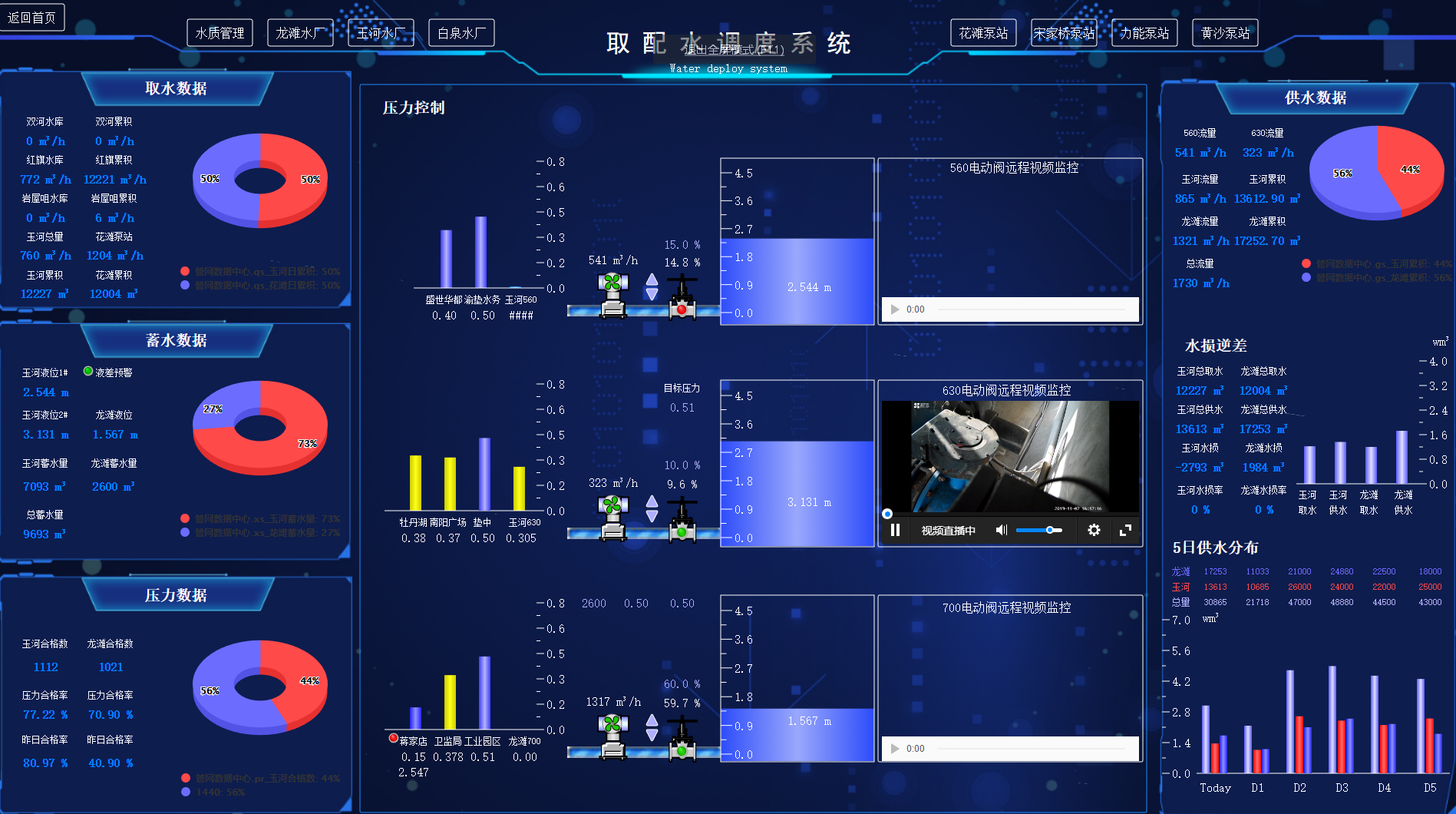

的程序,通過繼電器輸出控制水泵啟停。同時能通過手機APP,監控液位實時數據和水泵實時運行狀況。B模塊程序還能做手自動強制
切換:切換到手動模式,可以直接手機APP啟動水泵,就無需和液位聯動;切換到自動模式,就必須通過液位高低來控制,手動無效。
手自動切換,可以是現場開關切換,也可以做到手機APP上切換。

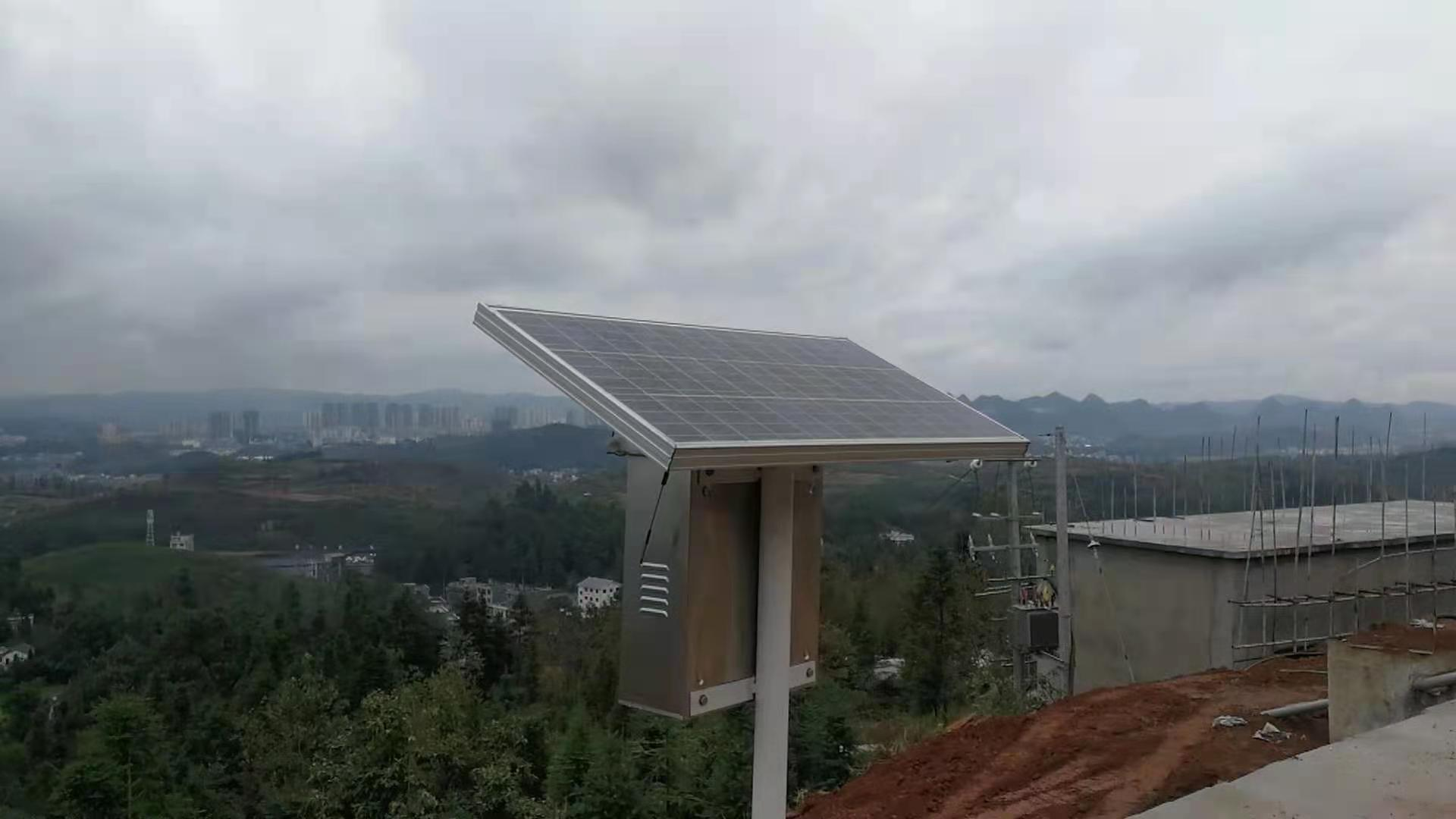

5、由于水池在山上,現場無電源,可以采用太陽能板供電。太陽能板需求,用300W的單硅晶板+12V逆變控制器+65~100AH電瓶即可。
