樓主發表于: 2018-07-09 18:20

只看樓主 | 小中大

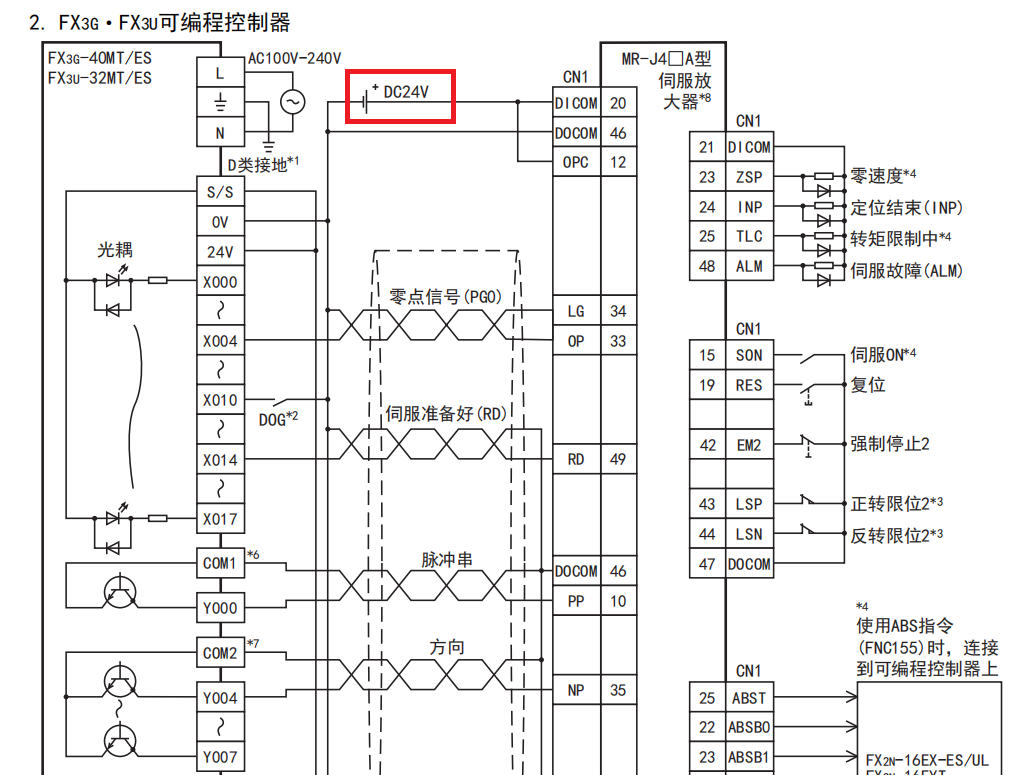

圖片：

問一下大俠，圖上的+24V是外部電源的24V還是PLC內部電源，如果是外部電源這個0V和PLC的0V連接沒有問題嗎？搞不懂了。這就是說伺服放大器必須外接電源，而且和plc的直流電源要共負？

[ 此帖被mall9002在2018-07-09 19:10重新編輯 ]

mall9002

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 137 個
工控威望: 248 點
下載積分: 921 分
在線時間: 182(小時)
注冊時間: 2017-11-30
最后登錄: 2025-04-03
查看mall9002的主題 / 回貼

1樓發表于: 2018-07-09 22:42

只看該作者 | 小中大

確實是外部電源，也確實是需要共負。自己解答，完結

jeffwang2011

千里獨行客

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1068 個
工控威望: 6061 點
下載積分: 2034 分
在線時間: 988(小時)
注冊時間: 2015-02-28
最后登錄: 2021-11-02
查看jeffwang2011的主題 / 回貼

2樓發表于: 2018-07-10 15:17

只看該作者 | 小中大

就是，自己接線測試下比誰都快。。。

蒲城風信子

微信QQ1733946494

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 556 個
工控威望: 778 點
下載積分: 1308 分
在線時間: 288(小時)
注冊時間: 2014-12-11
最后登錄: 2025-07-18
查看蒲城風信子的主題 / 回貼

3樓發表于: 2018-07-10 15:59

只看該作者 | 小中大

圖片：

MR-JE系列接線圖

本帖最近評分記錄：

下載積分:+1(mall9002) 熱心助人！不過cn1的28口 ..

mall9002

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 137 個
工控威望: 248 點
下載積分: 921 分
在線時間: 182(小時)
注冊時間: 2017-11-30
最后登錄: 2025-04-03
查看mall9002的主題 / 回貼

4樓發表于: 2018-07-12 10:30

只看該作者 | 小中大

引用
引用第3樓蒲城風信子于2018-07-10 15:59發表的 :
MR-JE系列接線圖

不過有點問題的是你的屏蔽SD應該是plate，接在插頭上的，不是28口，28是轉矩限制相關的口。請檢查一下

黃曉liang

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 378 個
工控威望: 529 點
下載積分: 19437 分
在線時間: 122(小時)
注冊時間: 2016-05-26
最后登錄: 2025-07-21
查看黃曉liang的主題 / 回貼

5樓發表于: 2018-07-12 17:54

只看該作者 | 小中大

是的，需要外接24V而且0v要共接

wu32u2

耐得住挫折的打磨，我們將迸發出比鉆石還璀璨的光芒——

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1121 個
工控威望: 1474 點
下載積分: 1772 分
在線時間: 994(小時)
注冊時間: 2010-03-01
最后登錄: 2025-04-28
查看wu32u2的主題 / 回貼

6樓發表于: 2018-07-20 13:48

只看該作者 | 小中大

其實吧這個外接電源可以使用PLC的24v，這樣一來你也就不需要考慮共負問題了。
