樓主  發表于: 2021-02-15 20:14
一臺小設備的程序看不懂,請教大家,謝謝!觸摸屏操作流程如下:
點啟動按鈕,Y0動作開始上升,Y4,Y5(上升時Y4,Y5打開)也同步打開,計數器開始從0往上計數,當計數到離設置值較近時Y2輸出減速,到設置值時Y0和Y4關閉,
Y1輸出開始下降,同時Y6打開(下降時Y5,Y6打開),計數值從設置值開始減小,快到零位時Y2輸出減速,直到數字減小到0時設備自動停止
這是一次的動作流程,觸摸屏上可以設置動作次數的。
x0,x1上是編碼器。想學習下,所以想請教大家程序里哪個是啟停按鈕,還有設置脈沖個數的寄存器,設置循環次數的寄存器,設備在上升、下降過程中如果沒收到脈沖也會報警的,但這個報警觸發地址也沒找到,本人理解能力有限,又想玩玩,拜托大家!
yyande
級別: 探索解密
精華主題: 0
發帖數量: 63 個
工控威望: 135 點
下載積分: 2693 分
在線時間: 26(小時)
注冊時間: 2020-05-23
最后登錄: 2025-01-24
查看yyande的 主題 / 回貼
1樓  發表于: 2021-02-16 16:03
10步開始的三行代碼是無脈沖檢測用的,上升或下降動作2S后開始檢查,M33無脈沖輸出。
133步開始的四行代碼就是將編碼器數值經過運算傳遞給D82。
程序比較簡單,多做下注釋應該可以看懂。FX系列的手冊稍微翻翻,知道高速計數器的使用就能很快了解。
關于啟動停止,自行檢查下M80、M81相關語句。
zx1234
級別: 論壇先鋒
精華主題: 0
發帖數量: 893 個
工控威望: 1235 點
下載積分: 7704 分
在線時間: 604(小時)
注冊時間: 2012-10-02
最后登錄: 2025-04-17
查看zx1234的 主題 / 回貼
2樓  發表于: 2021-02-16 16:52
感謝感謝!
zx1234
級別: 論壇先鋒
精華主題: 0
發帖數量: 893 個
工控威望: 1235 點
下載積分: 7704 分
在線時間: 604(小時)
注冊時間: 2012-10-02
最后登錄: 2025-04-17
查看zx1234的 主題 / 回貼
3樓  發表于: 2021-02-16 21:22
檢查了M80  M81的相關語句還是沒搞定
樓上小王
牛刀小試
級別: 論壇先鋒
精華主題: 0
發帖數量: 464 個
工控威望: 1286 點
下載積分: 305 分
在線時間: 100(小時)
注冊時間: 2021-02-19
最后登錄: 2025-03-21
查看樓上小王的 主題 / 回貼
4樓  發表于: 2021-02-20 17:05

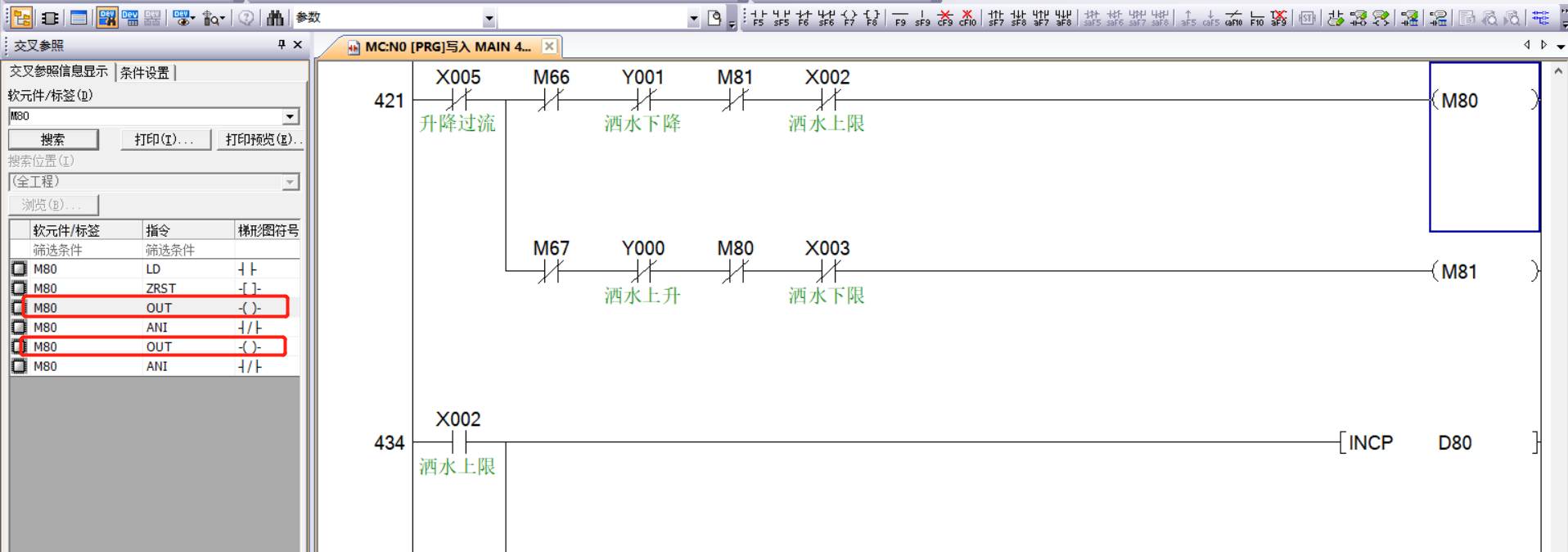

    程序有雙線圈,能動起來才怪
zx1234
級別: 論壇先鋒
精華主題: 0
發帖數量: 893 個
工控威望: 1235 點
下載積分: 7704 分
在線時間: 604(小時)
注冊時間: 2012-10-02
最后登錄: 2025-04-17
查看zx1234的 主題 / 回貼
5樓  發表于: 2021-02-21 12:23
這可是從設備上傳出來的哦
admission
級別: 家園常客
精華主題: 0
發帖數量: 180 個
工控威望: 556 點
下載積分: 626 分
在線時間: 26(小時)
注冊時間: 2020-04-14
最后登錄: 2024-12-17
查看admission的 主題 / 回貼
6樓  發表于: 2021-02-23 11:36
配合觸摸屏程序看會容易一點,如果有的話上傳上來研究一下
zsh340
zsh340
級別: 論壇先鋒
精華主題: 0
發帖數量: 1024 個
工控威望: 1185 點
下載積分: 18427 分
在線時間: 283(小時)
注冊時間: 2009-05-29
最后登錄: 2025-04-17
查看zsh340的 主題 / 回貼
7樓  發表于: 2021-02-23 12:09
1樓師付說得很對.樓主注重看一下從345步的程序細看一下,門限開關X4或是另一個X11這兩個有一個INPUT信號有可是啟動.
相互交流。。。。相互學習。。。。使技術更上一層樓。。。。
zx1234
級別: 論壇先鋒
精華主題: 0
發帖數量: 893 個
工控威望: 1235 點
下載積分: 7704 分
在線時間: 604(小時)
注冊時間: 2012-10-02
最后登錄: 2025-04-17
查看zx1234的 主題 / 回貼
8樓  發表于: 2021-02-23 13:32
觸摸屏的程序文件打不開
zx1234
級別: 論壇先鋒
精華主題: 0
發帖數量: 893 個
工控威望: 1235 點
下載積分: 7704 分
在線時間: 604(小時)
注冊時間: 2012-10-02
最后登錄: 2025-04-17
查看zx1234的 主題 / 回貼
9樓  發表于: 2021-07-19 09:06
非常感謝1樓和7樓的師傅!手動升降按鈕確實是M80,M81;當X11有信號后按下M52可以自動啟動,但Y4手動按鈕是哪個沒找到
