12樓發表于: 2011-07-11 12:30

只看該作者 | 小中大

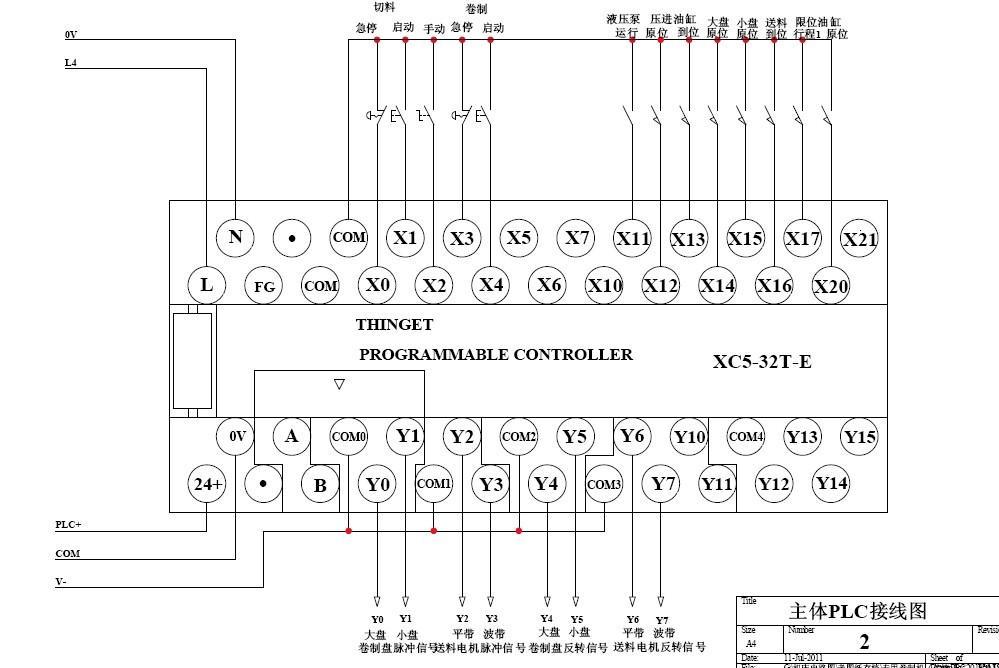

我來上圖吧，自己做過的機器的圖紙，希望對樓主有幫助，說得再多沒有圖紙直觀。

溫嶺市正凱自動化設備有限公司 15057679726
全自動換箱機催化劑再生、處置智能裝備 MES軟件 WCS軟件注塑工廠整體智能化解決方案重載桁架機械手

銘杰工控

溫嶺市正凱自動化設備有限公司

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1977 個
工控威望: 6489 點
下載積分: 968 分
在線時間: 1080(小時)
注冊時間: 2009-01-13
最后登錄: 2025-07-14
查看銘杰工控的主題 / 回貼

13樓發表于: 2011-07-11 12:35

只看該作者 | 小中大

圖片：

再來一個繼電器輸出類型的

溫嶺市正凱自動化設備有限公司 15057679726
全自動換箱機催化劑再生、處置智能裝備 MES軟件 WCS軟件注塑工廠整體智能化解決方案重載桁架機械手

銘杰工控

溫嶺市正凱自動化設備有限公司

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1977 個
工控威望: 6489 點
下載積分: 968 分
在線時間: 1080(小時)
注冊時間: 2009-01-13
最后登錄: 2025-07-14
查看銘杰工控的主題 / 回貼

14樓發表于: 2011-07-11 12:37

只看該作者 | 小中大

[

不知道樓主看明白沒有，如果還是不會，可將此工程外包給我。呵呵。

溫嶺市正凱自動化設備有限公司 15057679726
全自動換箱機催化劑再生、處置智能裝備 MES軟件 WCS軟件注塑工廠整體智能化解決方案重載桁架機械手

銘杰工控

溫嶺市正凱自動化設備有限公司

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1977 個
工控威望: 6489 點
下載積分: 968 分
在線時間: 1080(小時)
注冊時間: 2009-01-13
最后登錄: 2025-07-14
查看銘杰工控的主題 / 回貼

15樓發表于: 2011-07-11 12:40

只看該作者 | 小中大

唉，來晚了，被先走私了。

溫嶺市正凱自動化設備有限公司 15057679726
全自動換箱機催化劑再生、處置智能裝備 MES軟件 WCS軟件注塑工廠整體智能化解決方案重載桁架機械手

銘杰工控

溫嶺市正凱自動化設備有限公司

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1977 個
工控威望: 6489 點
下載積分: 968 分
在線時間: 1080(小時)
注冊時間: 2009-01-13
最后登錄: 2025-07-14
查看銘杰工控的主題 / 回貼

16樓發表于: 2011-07-12 14:15

只看該作者 | 小中大

郁悶啊，來晚了沒人跟貼。淚奔.

溫嶺市正凱自動化設備有限公司 15057679726
全自動換箱機催化劑再生、處置智能裝備 MES軟件 WCS軟件注塑工廠整體智能化解決方案重載桁架機械手

銘杰工控

溫嶺市正凱自動化設備有限公司

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1977 個
工控威望: 6489 點
下載積分: 968 分
在線時間: 1080(小時)
注冊時間: 2009-01-13
最后登錄: 2025-07-14
查看銘杰工控的主題 / 回貼

17樓發表于: 2011-07-12 16:48

只看該作者 | 小中大

只是不見樓主有點奇怪。

樓主留言：

這些天都沒有時間，忙，一般我都忙到晚上1點

溫嶺市正凱自動化設備有限公司 15057679726
全自動換箱機催化劑再生、處置智能裝備 MES軟件 WCS軟件注塑工廠整體智能化解決方案重載桁架機械手

yjhdlp

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 478 個
工控威望: 625 點
下載積分: 2081 分
在線時間: 178(小時)
注冊時間: 2010-11-13
最后登錄: 2025-07-23
查看yjhdlp的主題 / 回貼

18樓發表于: 2011-07-12 20:24

只看該作者 | 小中大

學習了。

dl2006

沒有女人冷冷清清，女人多了雞犬不寧

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1316 個
工控威望: 5896 點
下載積分: 16821 分
在線時間: 851(小時)
注冊時間: 2006-09-07
最后登錄: 2025-01-08
查看dl2006的主題 / 回貼

19樓發表于: 2011-07-12 22:00

只看該作者 | 小中大

看了一下樓主的圖紙有幾點沒畫好, 一:,AC220電源標示的不好,只是把開關電源和PLC相連通并沒有電源的進線標示.開關電源輸出端子沒有標示DC24V,(雖然開關電源型號上已注名120W24V,最好還是在接線端上標示一下最好不過了.) 二:輸入的磁感應開關接線沒有畫好,漏刑PLC的輸入端X在沒低電平導通時其內部回路是高電平信號,樓主所畫的磁感應開關另一端接DC24V正極也就是高電平信號,所以不能構成回路無法工作,要改接至DC24V負極端. 三:PLC輸出部分的電磁閥線圈不能串入指示燈,可以用并聯接法.
