樓主發表于: 2009-06-17 22:30

全看 | 小中大

請問三極管的級間電容是個什么概念是不是說三極管內部c b e極間有相等效的類似電容的東西在高頻率情況下把三極管對地短路分流而影響三極管的輸入輸出是吧

書上說的不清楚很難理解

ljl5130

中國工控！雄起！

級別: 略有小成

精華主題: 0
發帖數量: 470 個
工控威望: 487 點
下載積分: 2266 分
在線時間: 285(小時)
注冊時間: 2008-07-18
最后登錄: 2025-06-26
查看ljl5130的主題 / 回貼

1樓發表于: 2009-06-18 10:32

全看 | 小中大

輸入為1MHz的方波，輸出不變。

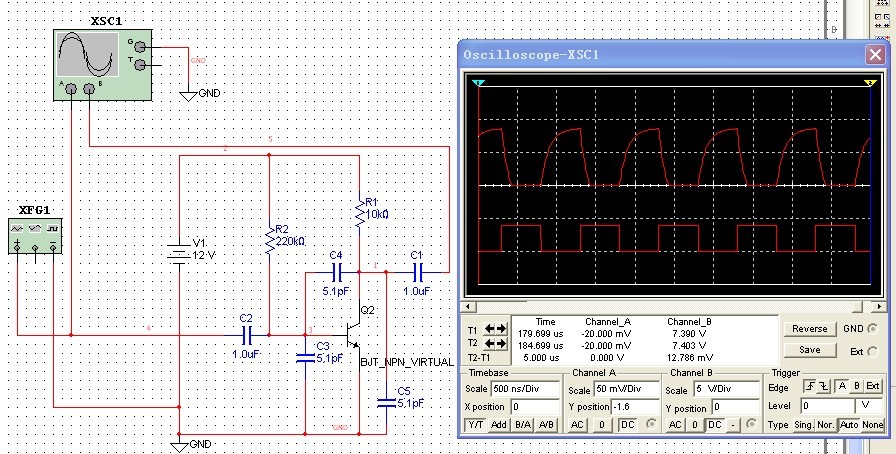

輸入為1MHz的方波，增加結電容c3，c4，c5輸出波形變化，圖中為理想三極管，增加等效結電容。

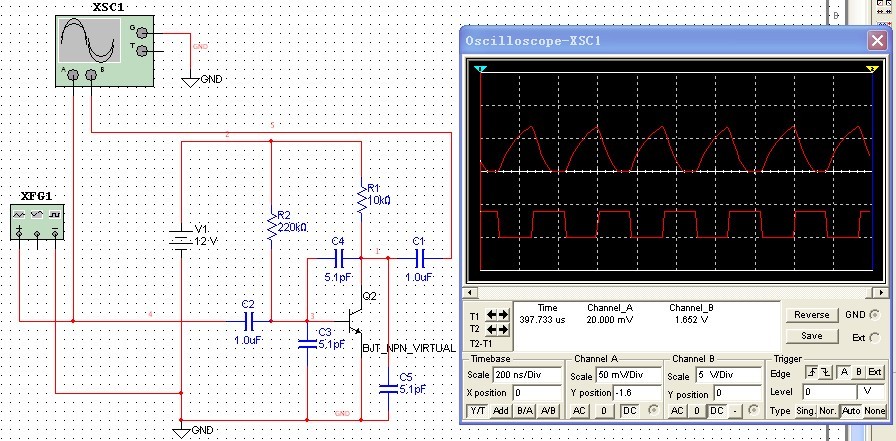

輸入改為3MHz的方波，輸出波形嚴重變形。

本帖最近評分記錄：

下載積分:+2(sjm213) 熱心助人,加分表揚
