第一次使用三菱觸摸屏，和三菱FX系列通訊，想使用FX3U-232BD板。

想做一根通訊線，請問兩邊的DB9針腳怎么對應的？

FX系列和GS2107通訊，有配好的電纜，型號GT01-C30R4-8P
有的人家隨屏送，有的人家收20-30塊錢。
這個電纜連接PLC是插編程口。

假如你想把編程口解放出來，那裝一個FX3U-422-BD 就行。

如果你一定要用FX3U-232-BD 和這個屏通訊，那型號是FX-232CAB-1

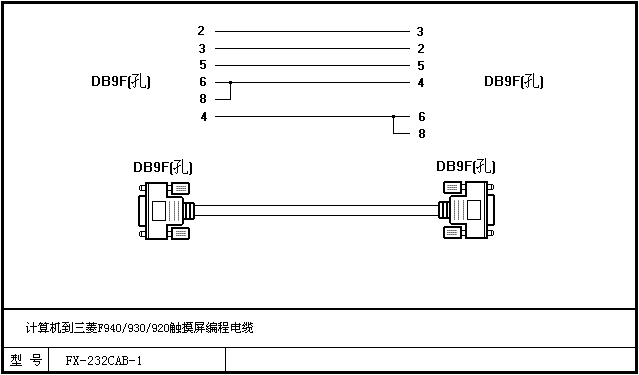

圖紙如下

引用

引用第1樓ymmfa于2022-01-13 17:04發表的  :
FX系列和GS2107通訊，有配好的電纜，型號GT01-C30R4-8P
有的人家隨屏送，有的人家收20-30塊錢。
這個電纜連接PLC是插編程口。

假如你想把編程口解放出來，那裝一個FX3U-422-BD 就行。
.......

謝謝站長！

干嘛要擴展板呢，直接用圓口不行嗎？屏可以用以太網 和USB下載程序呀。PLC也一樣透過去。

引用

引用第3樓twtynijj于2022-01-14 13:31發表的  :
干嘛要擴展板呢，直接用圓口不行嗎？屏可以用以太網 和USB下載程序呀。PLC也一樣透過去。

謝謝指導！第一次用，不太熟悉！
